اینورتر پنتاکس DSI-400-015G3؛ درایو سه فاز 15 کیلووات

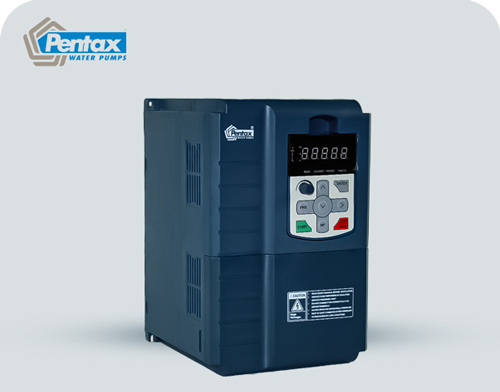

معرفی کامل اینورتر پنتاکس DSI-400-015G3

اینورتر پنتاکس DSI-400-015G3 یکی از مدل‌های سری DSI-400 است. این مدل برق سه فاز AC 380V را دریافت می‌کند. توان نامی آن 15 کیلووات معادل 20 اسب بخار است. اینورتر پنتاکس DSI-400-015G3 جریان ورودی نامی 37.1 آمپر و جریان خروجی 32 آمپر دارد.

سری DSI-400 از فناوری کنترل برداری جریان استفاده می‌کند. این خانواده موتورهای القایی و سنکرون را کنترل می‌کند. مشخصات کنترلی این سری نیز سه روش SVC، FVC و V/F را شامل می‌شود.

مدل DSI-400-015G3 در رده G یا General Type قرار می‌گیرد. کد G نوع عمومی اینورتر را در ساختار مدل مشخص می‌کند. کد G3 نیز نسخه ورودی سه فاز 380 ولت را نشان می‌دهد.

مزیت رقابتی درایو پنتاکس

سری DSI-400 قابلیت‌های متنوعی برای کنترل موتور ارائه می‌کند. این قابلیت‌ها شامل کنترل برداری حلقه باز و بسته، کنترل V/F، PID داخلی و AVR هستند. این سری همچنین کنترل گشتاور و محدودسازی جریان را انجام می‌دهد.

اینورتر پنتاکس DSI-400-015G3 در حالت کنترل برداری حداکثر فرکانس 500 هرتز را ارائه می‌کند. این مقدار در حالت V/F به 3200 هرتز می‌رسد. کاربر نیز می‌تواند فرکانس کریر را در محدوده 0.5 تا 16 کیلوهرتز تنظیم کند.

سری DSI-400 توانایی اضافه‌بار نوع G را نیز مشخص می‌کند. این درایو 150 درصد جریان نامی را برای یک دقیقه تحمل می‌کند. همچنین تحمل 180 درصد جریان نامی برای سه ثانیه را ارائه می‌دهد.

کاربردهای اینورتر سه فاز پنتاکس

نوع موتور، بار مکانیکی و شرایط کاری هر پروژه روی انتخاب اینورتر تأثیر می‌گذارند. بنابراین کاربر باید انتخاب نهایی را بر اساس جریان نامی موتور انجام دهد.

سری DSI-400 موتورهای القایی و سنکرون را کنترل می‌کند. قابلیت‌های این سری برای سامانه‌های کنترل سرعت، کنترل فرایند و کنترل گشتاور مناسب هستند. PID داخلی نیز امکان اجرای کنترل حلقه‌بسته فرایندی را فراهم می‌کند.

کاربردهای قابل استناد بر اساس قابلیت‌های اعلام‌شده عبارت‌اند از:

• کنترل سرعت موتورهای سه فاز
• کنترل موتورهای القایی
• کنترل موتورهای سنکرون
• سامانه‌های دارای کنترل PID
• تجهیزات نیازمند تنظیم سرعت
• سامانه‌های نیازمند کنترل گشتاور
• ماشین‌آلات صنعتی با کنترل فرکانس

مشخصات فنی DSI-400-015G3

مدل DSI-400-015G3 برق سه فاز AC 380 ولت را با فرکانس 50/60 هرتز دریافت می‌کند. این مدل موتور 15 کیلووات یا 20 اسب بخار را پشتیبانی می‌کند. جریان ورودی آن 37.1 آمپر و جریان خروجی آن 32 آمپر است.

مشخصه	مقدار
برند	پنتاکس
سری	DSI-400
مدل	DSI-400-015G3
نوع محصول	اینورتر / Frequency Inverter
نوع ورودی	سه فاز
ولتاژ ورودی	AC 380V
فرکانس ورودی	50/60Hz
توان نامی	15kW
توان معادل موتور	20HP
جریان ورودی نامی	37.1A
جریان خروجی نامی	32A
نوع	G / General Type
کنترل	SVC / FVC / V/F
حداکثر فرکانس در Vector Control	500Hz
حداکثر فرکانس در V/F Control	3200Hz
فرکانس کریر	0.5 تا 16kHz
رزولوشن تنظیم دیجیتال فرکانس	0.01Hz
قابلیت PID داخلی	دارد
AVR	دارد
ارتباط سریال	RS485 / Modbus
تعداد ورودی دیجیتال	7
ورودی آنالوگ	2
خروجی آنالوگ	2
خروجی رله	2
خروجی دیجیتال	2
حفاظت‌ها	اضافه‌جریان، اضافه‌ولتاژ، کمبود ولتاژ، اضافه‌حرارت و اضافه‌بار
ابعاد بدنه	220 × 320 × 210 میلی‌متر
ابعاد نصب	205 × 306 × 202 میلی‌متر
سایز پیچ نصب	M5
کشور سازنده	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

مشخصات توان، جریان و ورودی مدل را جدول رسمی سری DSI-400 مشخص می‌کند. جدول ابعادی دفترچه نیز ابعاد مدل را ارائه می‌دهد.

سیستم کنترل و تنظیم فرکانس

اینورتر DSI-400 کنترل برداری حلقه باز SVC و حلقه بسته FVC را ارائه می‌کند. این سری همچنین کنترل V/F را به‌عنوان یکی دیگر از روش‌های کنترلی معرفی می‌کند.

در حالت SVC، گشتاور راه‌اندازی نوع G به 150 درصد در 0.5 هرتز می‌رسد. حالت FVC نیز گشتاور راه‌اندازی 180 درصد در فرکانس صفر را ارائه می‌کند. محدوده سرعت SVC برابر 1:100 است.

کاربر می‌تواند فرکانس را به‌صورت دیجیتال و با دقت 0.01 هرتز تنظیم کند. ورودی‌های آنالوگ نیز سیگنال‌های ولتاژی و جریانی را دریافت می‌کنند.

ورودی‌ها، خروجی‌ها و ارتباطات

سری DSI-400 هفت ورودی دیجیتال دارد. کاربر می‌تواند DI5 را به‌عنوان ورودی پالس پرسرعت استفاده کند. حداکثر فرکانس این ورودی به 100 کیلوهرتز می‌رسد.

ساختار استاندارد دستگاه دو ورودی آنالوگ دارد. AI1 سیگنال 0 تا 10 ولت DC را دریافت می‌کند. کاربر می‌تواند AI2 را برای سیگنال 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر انتخاب کند.

دستگاه دو خروجی آنالوگ نیز ارائه می‌کند. این خروجی‌ها محدوده 0 تا 10 ولت یا 0 تا 20 میلی‌آمپر دارند. دو خروجی رله نیز در ساختار کنترلی دستگاه قرار دارند. ارتباط RS485 با پروتکل Modbus نیز در این سری وجود دارد.

حفاظت‌ها و شرایط محیطی

دفترچه DSI-400 مجموعه‌ای از حفاظت‌های الکتریکی را برای این سری مشخص می‌کند. این حفاظت‌ها اتصال کوتاه موتور هنگام راه‌اندازی، فقدان فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، کمبود ولتاژ، اضافه‌حرارت و اضافه‌بار را پوشش می‌دهند.

سری DSI-400 در دمای محیط منفی 10 تا مثبت 40 درجه سانتی‌گراد کار می‌کند. در دمای 40 تا 50 درجه سانتی‌گراد، سازنده استفاده با کاهش ظرفیت را توصیه می‌کند. رطوبت محیط باید کمتر از 95 درصد باشد و نباید میعان ایجاد شود.

ارتفاع کاری استاندارد این سری کمتر از 1000 متر است. در ارتفاع بالاتر از 1000 متر، سازنده کاهش ظرفیت را ضروری می‌داند.

ابعاد و نصب DSI-400-015G3

جدول ابعادی دفترچه، مدل DSI-400-015G3 را در گروه DSI-400-015G3/018P3 قرار می‌دهد. ابعاد بدنه این گروه 220 × 320 × 210 میلی‌متر است. ابعاد نصب نیز 205 × 306 × 202 میلی‌متر اعلام شده است. جدول نصب، پیچ M5 را مشخص می‌کند.

کاربر باید اینورتر را به‌صورت عمودی و در محیطی با تهویه مناسب نصب کند. فضای کافی اطراف دستگاه به دفع حرارت کمک می‌کند. دفترچه همچنین استفاده از سطح غیرقابل اشتعال مانند فلز را توصیه می‌کند.

ترمز و مقاومت ترمز

جدول تجهیزات ترمز برای مدل DSI-400-015G3 مقاومت 40Ω با توان 1560W را مشخص می‌کند. همین جدول گشتاور ترمز 125 درصد و تعداد یک عدد مقاومت را نشان می‌دهد.

برای دستیابی به گشتاور ترمز بالاتر، دفترچه استفاده از یونیت ترمز HNC را پیشنهاد می‌کند.

نکات انتخاب اینورتر 15 کیلووات

هنگام انتخاب اینورتر پنتاکس DSI-400-015G3 ابتدا جریان نامی موتور را بررسی کنید. این مدل جریان خروجی 32 آمپر دارد. بنابراین جریان موتور باید با ظرفیت خروجی درایو تناسب داشته باشد.

نوع بار نیز روی انتخاب اینورتر تأثیر می‌گذارد. دفترچه مدل G را به‌عنوان General Type معرفی می‌کند. این سری نوع P را برای بارهای سبک مانند فن و پمپ تعریف می‌کند.

ولتاژ شبکه نیز باید با رده ولتاژی اینورتر مطابقت داشته باشد. مدل DSI-400-015G3 برای ورودی سه فاز 380 ولت و فرکانس 50/60 هرتز معرفی شده است.

جمع‌بندی

اینورتر پنتاکس DSI-400-015G3 یک درایو سه فاز 15 کیلووات از سری DSI-400 است. این مدل جریان ورودی 37.1 آمپر و جریان خروجی 32 آمپر دارد. کنترل SVC، FVC و V/F، ارتباط RS485 Modbus و PID داخلی از قابلیت‌های اعلام‌شده آن هستند.

اگر برای کنترل سرعت یا فرایند موتور به یک اینورتر سه فاز 15 کیلووات نیاز دارید، DSI-400-015G3 می‌تواند یکی از گزینه‌های مناسب باشد. پیش از خرید، جریان موتور و شرایط کاری را بررسی کنید تا ظرفیت درایو با نیاز پروژه مطابقت داشته باشد.
