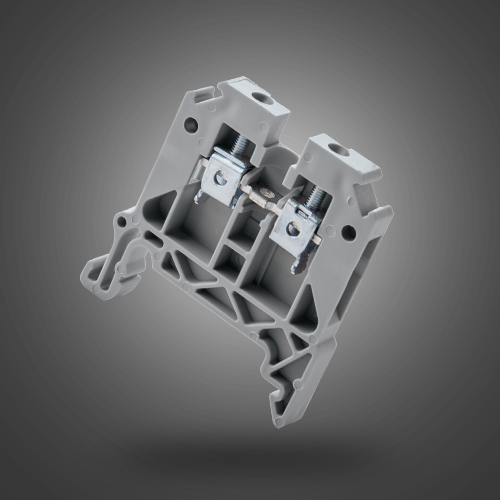

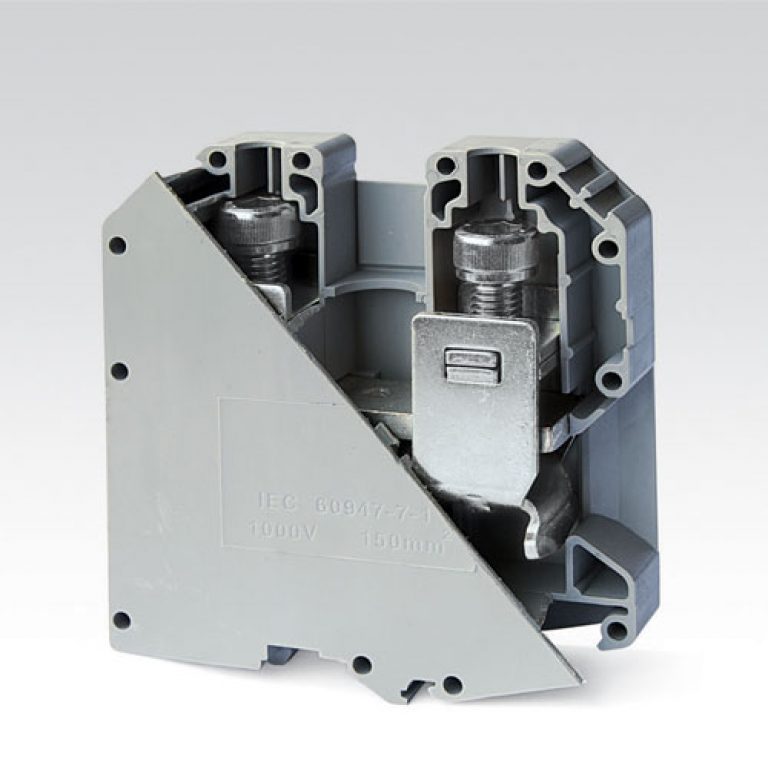

ترمینال ریلی پیچی رعد RTP 2.5

ترمینال ریلی پیچی رعد RTP 2.5 یکی از محصولات شرکت رعد (RAAD) در گروه ترمینال‌های ریلی یونیورسال است. این مدل با اتصال پیچی، هادی‌های الکتریکی را روی تابلوهای برق به یکدیگر متصل می‌کند.

ترمینال RTP 2.5 سطح مقطع نامی ۲٫۵ میلی‌متر مربع دارد. این مدل روی ریل‌های استاندارد TH 35 نصب می‌شود و برای اتصال هادی‌های سازگار با مشخصات فنی آن کاربرد دارد.

مشخصات فنی ترمینال ریلی رعد RTP 2.5

جدول زیر مشخصات درج‌ شده در کاتالوگ عمومی مقادیر مربوط به مدل RTP 2.5 هستند

سطح مقطع سیم قابل اتصال

ترمینال ریلی RTP 2.5 از هادی‌هایی با سطح مقطع مشخص پشتیبانی می‌کند. هنگام انتخاب این مدل، نوع هادی و سطح مقطع سیم را بررسی کنید.

برای آماده‌سازی سیم، ۱۰ میلی‌متر از عایق آن را جدا کنید. سپس سیم را در محل اتصال قرار دهید و پیچ گیره را با گشتاور ۰٫۶ نیوتن‌متر محکم کنید.

ابعاد ترمینال ریلی RTP 2.5

ابعاد نصب این ترمینال با توجه به نوع ریل تغییر می‌کند.

پیش از نصب، فضای موردنیاز داخل تابلو و فاصله ترمینال‌ها را بررسی کنید. برای تعیین طول کلی محصول، به نقشه ابعادی رسمی همان مدل مراجعه کنید.

کاربرد ترمینال ریلی پیچی رعد RTP 2.5

ترمینال‌های ریلی در تابلوهای برق برای اتصال و سازمان‌دهی سیم‌ها به کار می‌روند. مدل RTP 2.5 نیز با توجه به ساختار پیچی و مشخصات هادی قابل اتصال، می‌تواند در طراحی اتصالات مناسب در تابلوهای برق استفاده شود.

کاربردهای عمومی ترمینال‌های ریلی عبارت‌اند از:

• اتصال سیم‌ها در تابلوهای برق صنعتی
• سازمان‌دهی سیم‌کشی تجهیزات کنترلی
• ایجاد اتصالات منظم روی ریل تابلو
• تسهیل بررسی و نگهداری اتصالات الکتریکی

انتخاب نهایی این مدل باید بر اساس جریان، ولتاژ، سطح مقطع سیم و شرایط بهره‌برداری پروژه انجام شود. کاربرد در محیط‌های خاص، از جمله محیط‌های مستعد انفجار، به تأیید استانداردها و گواهی‌های معتبر همان محصول نیاز دارد.

مزایای فنی ترمینال RTP 2.5

ساختار ترمینال RTP 2.5 چند ویژگی کاربردی دارد:

• اتصال پیچی: پیچ گیره، هادی را در محل اتصال نگه می‌دارد.
• عرض ۶ میلی‌متری: این اندازه در طراحی و چیدمان ترمینال‌ها روی ریل اهمیت دارد.
• پشتیبانی از چند نوع هادی: مدل مذکور طبق کاتالوگ از هادی‌های صلب و انعطاف‌پذیر در محدوده مشخص پشتیبانی می‌کند.
• عایق پلی‌آمیدی: کاتالوگ سازنده، جنس عایق را PA معرفی می‌کند.
• سازگاری با دو نوع ریل: این مدل روی ریل‌های TH 35-7.5 و TH 35-15 نصب می‌شود.

لوازم جانبی ترمینال ریلی رعد RTP 2.5

لوازم جانبی مختلفی معرفی کرده است.

پیش از سفارش لوازم جانبی، کد قطعه و سازگاری آن با ترمینال موردنظر را بررسی کنید. کدهای جدول بر اساس کاتالوگ عمومی رعد درج شده‌اند

راهنمای انتخاب ترمینال ریلی پیچی

برای انتخاب ترمینال مناسب، این موارد را بررسی کنید:

1. جریان نامی: جریان کاری مدار باید با مشخصات ترمینال و شرایط نصب سازگار باشد.
2. ولتاژ کاری: ولتاژ مدار را با رده‌بندی درج‌شده در کاتالوگ تطبیق دهید.
3. سطح مقطع سیم: نوع هادی و سطح مقطع آن باید در محدوده مجاز مدل قرار بگیرد.
4. نوع ریل: ریل نصب را از نظر ابعاد با مشخصات ترمینال تطبیق دهید.
5. فضای نصب: عرض ترمینال و ارتفاع آن روی ریل را در طراحی تابلو در نظر بگیرید.
6. لوازم جانبی: در صورت نیاز به صفحه انتهایی، جداکننده یا پل اتصال، کد سفارش قطعه را بررسی کنید.

پرسش‌های متداول درباره ترمینال رعد RTP 2.5

جریان نامی ترمینال RTP 2.5 چقدر است؟

کاتالوگ رعد جریان نامی ۲۴ آمپر را طبق استاندارد IEC 60947-7-1 درج می‌کند. شرایط نصب و ضوابط مدار نیز باید بررسی شوند.

ولتاژ نامی ترمینال RTP 2.5 چقدر است؟

ولتاژ نامی درج‌شده در کاتالوگ طبق استاندارد IEC 60947-7-1 برابر با ۸۰۰ ولت است. برای کاربردهای مشمول IEC/EN 60079-7، مقدار ۵۰۰ ولت ذکر شده است.

ترمینال RTP 2.5 چه سیم‌هایی را می‌پذیرد؟

این مدل هادی صلب تک‌رشته‌ای و چندرشته‌ای با سطح مقطع ۰٫۵ تا ۴ میلی‌متر مربع و هادی انعطاف‌پذیر با سطح مقطع ۰٫۵ تا ۲٫۵ میلی‌متر مربع را پشتیبانی می‌کند.

ترمینال RTP 2.5 روی چه ریلی نصب می‌شود؟

طبق کاتالوگ، این مدل برای نصب روی ریل‌های TH 35-7.5 و TH 35-15 طراحی شده است.

جنس عایق ترمینال RTP 2.5 چیست؟

کاتالوگ شرکت رعد جنس عایق این مدل را پلی‌آمید (PA) معرفی می‌کند.

آیا ترمینال RTP 2.5 با مدل RTP 2.5-H یکسان است؟

خیر. این دو مدل کدهای جداگانه دارند و برخی مشخصات آن‌ها، از جمله گشتاور سفت‌کردن پیچ، متفاوت است. هنگام خرید، مدل دقیق را بررسی کنید.

جمع‌بندی و سفارش ترمینال ریلی پیچی رعد RTP 2.5

ترمینال ریلی پیچی رعد RTP 2.5 دارای سطح مقطع نامی ۲٫۵ میلی‌متر مربع، عرض ۶ میلی‌متر و جریان نامی ۲۴ آمپر طبق IEC 60947-7-1 است. این مدل از عایق پلی‌آمیدی استفاده می‌کند و روی ریل‌های TH 35-7.5 و TH 35-15 نصب می‌شود.

برای انتخاب مطمئن، مشخصات ترمینال را با شرایط مدار و سطح مقطع سیم تطبیق دهید. برای استعلام قیمت، بررسی موجودی و ثبت سفارش ترمینال ریلی پیچی رعد RTP 2.5 با آنتیک الکتریک تماس بگیرید.
